Déplacement angulaire : formule, calcul, exercices

I.​ Introduction

Le déplacement angulaire est une notion fondamentale en mécanique classique et physique des solides en rotation, qui décrit le mouvement d’un objet autour d’un axe fixe.​

Cette grandeur physique est essentielle pour comprendre les phénomènes de rotation et de mouvement circulaire, rencontrés dans de nombreux domaines scientifiques et techniques.​

A. Définition du déplacement angulaire

Le déplacement angulaire est une grandeur physique qui mesure la variation de l’orientation d’un objet par rapport à un axe de rotation fixe.​

Cette variation est caractérisée par un angle θ mesuré en radians, qui représente la différence entre les orientations initiale et finale de l’objet.​

L’unité du déplacement angulaire est le radian (rad), qui est défini comme l’angle au centre pour lequel la longueur de cercle est égale au rayon.

Le déplacement angulaire est une quantité scalaire qui peut être positive ou négative, suivant le sens de rotation.​

B.​ Importance en mécanique classique et physique des solides en rotation

Le déplacement angulaire joue un rôle central en mécanique classique et physique des solides en rotation, où il permet de décrire les mouvements de rotation des objets.

Il est utilisé pour étudier les phénomènes de rotation, tels que la vitesse angulaire, l’accélération angulaire et la fréquence de rotation.​

En physique des solides en rotation, le déplacement angulaire est essentiel pour comprendre les propriétés mécaniques des systèmes en rotation, comme les moments d’inertie et les énergies cinétiques.​

Il est également utilisé dans de nombreuses applications pratiques, comme la conception de mécanismes, la dynamique des véhicules et l’étude des systèmes de transmission de mouvement.​

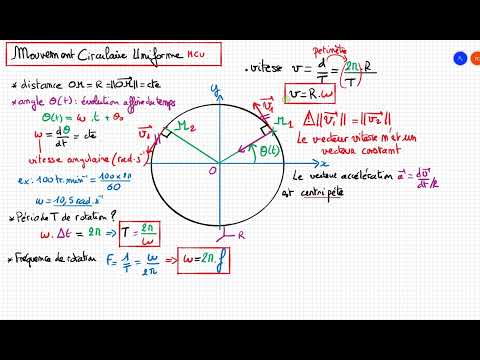

II.​ Déplacement angulaire et mouvement circulaire

Le déplacement angulaire est intimement lié au mouvement circulaire, qui décrit le trajet d’un objet se déplaçant autour d’un cercle ou d’une trajectoire fermée.​

A. Définition du mouvement circulaire

Le mouvement circulaire est un type de mouvement qui décrit le trajet d’un objet se déplaçant autour d’un cercle ou d’une trajectoire fermée.​ Cette trajectoire peut être décrite par un cercle, une ellipse ou plus généralement une courbe fermée.​

Ce type de mouvement est caractérisé par une direction constante, perpendiculaire au plan de la trajectoire, et une vitesse tangentielle variant périodiquement.​ Le mouvement circulaire est souvent étudié dans le contexte de la mécanique classique et de la physique des solides en rotation.

B. Angle de rotation et vitesse angulaire

L’angle de rotation est la grandeur physique qui décrit la quantité de rotation d’un objet autour d’un axe fixe. Il est mesuré en radians et est noté θ (theta).

La vitesse angulaire, quant à elle, représente la rapidité à laquelle cet angle de rotation varie dans le temps. Elle est notée ω (oméga) et est mesurée en radians par seconde.​

Ces deux grandeurs sont intimement liées et permettent de décrire précisément le mouvement circulaire d’un objet, notamment en ce qui concerne sa cinématique rotative.

III.​ Formule du déplacement angulaire

La formule du déplacement angulaire est donnée par Δθ = θf ౼ θi, où θf et θi représentent respectivement les angles de rotation final et initial.​

A.​ Formule générale

La formule générale du déplacement angulaire peut être écrite sous la forme d’une intégrale, permettant de prendre en compte les variations de la vitesse angulaire au cours du temps.​

Soit ω(t) la vitesse angulaire instantanée, le déplacement angulaire Δθ est alors donné par ⁚

Δθ = ∫[t_i, t_f] ω(t) dt

Cette formule permet de calculer le déplacement angulaire pour tout type de mouvement rotatif, qu’il soit uniforme ou non uniforme.​

B.​ Exemples d’application

La formule du déplacement angulaire trouve de nombreuses applications dans divers domaines scientifiques et techniques.​

Par exemple, en mécanique, elle permet de calculer le déplacement angulaire d’un rouage ou d’une poulie en fonction de sa vitesse de rotation.​

Dans le domaine de l’aéronautique, elle est utilisée pour déterminer l’orientation d’un avion lors d’une manœuvre de virage.

Dans les systèmes de navigation, elle permet de calculer la direction et la distance parcourue par un véhicule.

IV.​ Calcul du déplacement angulaire

Le calcul du déplacement angulaire nécessite la mise en œuvre de méthodes mathématiques précises, telles que l’intégration et la différentiation, pour résoudre les équations du mouvement.​

A.​ Méthodes de calcul

Les méthodes de calcul du déplacement angulaire incluent la méthode de l’intégrale, qui consiste à intégrer l’équation du mouvement angulaire, et la méthode de la différentiation, qui permet de dériver l’expression du déplacement angulaire par rapport au temps.​

Ces méthodes peuvent être appliquées à des systèmes complexes, tels que les roues dentées, les engrenages et les mécanismes de transmission, où le déplacement angulaire est crucial pour la compréhension du fonctionnement.​

Il est important de choisir la méthode de calcul adaptée au problème spécifique, en fonction des données disponibles et des résultats attendus.​

B. Exemples de problèmes résolus

Voici quelques exemples de problèmes résolus illustrant l’application de la formule du déplacement angulaire ⁚

• Un disque tourne à une vitesse angulaire constante de 3 rad/s.​ Quel est son déplacement angulaire après 5 secondes ?​
• Une roue dentée fait 10 tours par minute.​ Quel est son déplacement angulaire par seconde ?​

Ces exemples montrent comment la formule du déplacement angulaire peut être utilisée pour résoudre des problèmes concrets en mécanique classique et physique des solides en rotation.​

V. Accélération angulaire et rotation autour d’un axe

L’accélération angulaire décrit la variation de la vitesse angulaire d’un objet en rotation autour d’un axe fixe, liée au déplacement linéaire.​

A. Définition de l’accélération angulaire

L’accélération angulaire est une grandeur physique qui mesure la variation de la vitesse angulaire d’un objet en rotation autour d’un axe fixe.​

Elle est notée α (alpha) et exprimée en radians par seconde carrée (rad/s²).​

L’accélération angulaire est liée au déplacement linéaire et permet de décrire les changements de mouvement circulaire d’un objet.​

En mécanique classique, l’accélération angulaire est utilisée pour étudier les mouvements de rotation des solides et des fluides.​

Elle joue un rôle clé dans la compréhension des phénomènes de rotation et de mouvement circulaire.​

B.​ Relation avec le déplacement linéaire

L’accélération angulaire est étroitement liée au déplacement linéaire d’un objet en rotation.​

En effet, lorsqu’un objet tourne autour d’un axe fixe, chaque point de l’objet décrit un cercle et subit un déplacement linéaire tangent à ce cercle.​

La relation entre l’accélération angulaire et le déplacement linéaire est donnée par la formule ⁚ a = α × r, où a est l’accélération linéaire et r est le rayon de rotation.​

Cette relation permet de passer d’une description du mouvement en termes d’accélération angulaire à une description en termes de déplacement linéaire.

Cela est particulièrement utile pour résoudre des problèmes de mécanique classique impliquant des mouvements de rotation.​

VI.​ Exercices et applications

Dans ce chapitre, nous proposons des exercices et des applications pratiques pour illustrer l’utilisation du déplacement angulaire en mécanique classique.​

A.​ Exercices de base

Pour s’assurer de maîtriser les concepts de base du déplacement angulaire, voici quelques exercices à résoudre ⁚

• Calculer le déplacement angulaire d’un objet en rotation uniforme autour d’un axe fixe.​
• Déterminer la vitesse angulaire d’un disque en rotation à partir de sa fréquence de rotation.​
• Étudier le mouvement circulaire d’un point matériel soumis à une force centripète.​

Ces exercices permettent de vérifier sa compréhension des définitions et des formules fondamentales du déplacement angulaire.​

B.​ Applications en cinématique rotative

Le déplacement angulaire trouve de nombreuses applications dans la cinématique rotative, notamment ⁚

• l’étude du mouvement des roues et des axes de rotation dans les mécanismes;
• la description du mouvement des planètes et des étoiles dans l’espace;
• l’analyse des vibrations et des oscillations dans les systèmes mécaniques;

Ces applications montrent l’importance du déplacement angulaire dans la compréhension et la modélisation des phénomènes de rotation dans divers domaines scientifiques et techniques.​
